Prostor pro navinutí mříže
| SVĚTLÁ VÝŠKA | GALA 120, GALA 96 | |||
|---|---|---|---|---|
|
ø hřídele ø boxu |
48 200 |
60 220 |
76 240 |
101 280 |
| 3000 | 350 | 380 | 410 | 460 |
| 4000 | 380 | 410 | 440 | 490 |
| 5000 | 440 | 480 | 510 | |
| SVĚTLÁ VÝŠKA | MONTECARLO | |||
|
ø hřídele ø boxu |
48 200 |
60 220 |
76 240 |
101 280 |
| 3000 | 300 | 320 | 340 | 390 |
| 4000 | 320 | 340 | 360 | 420 |
| 5000 | 360 | 380 | 450 | |
| SVĚTLÁ VÝŠKA | VALENTINA CM 10 | |||
|
ø hřídele ø boxu |
48 200 |
60 220 |
76 240 |
101 280 |
| 3000 | 300 | 320 | 340 | 400 |
| 4000 | 320 | 340 | 370 | 470 |
| 5000 | 380 | 390 | 510 | |
| SVĚTLÁ VÝŠKA | MICROFORATA CM 10 | |||
|
ø hřídele ø boxu |
48 200 |
60 220 |
76 240 |
101 280 |
| 3000 | 300 | 320 | 340 | 400 |
| 4000 | 320 | 340 | 370 | 470 |
| 5000 | 380 | 390 | 510 | |
Upozornění: Tabulka vyznačuje průměr navinutého balu.
Na bocích roletového balu jsou tzv. portály o rozměrech
| A |
Při použití motorů o vnějším |
340 nebo 400 mm |
| B |
Při použití motorů o vnějším |
400 mm |
| C |
Při použití motorů o vnějším |
500 mm |
Náběhy dle délky rozporu
Pozitivní náběh při rozponu do 5,5 m Negativní náběh při rozponu nad 5,5 m

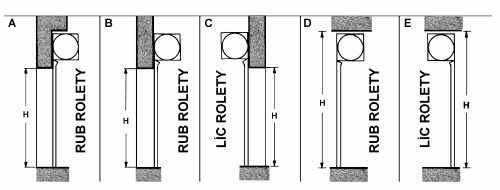

Aplikace rolet a umístění vodících lišt
Aplikace rolet a umístění vodících lišt
Upozornění:
Při zakrývání roletového balu je nutno ponechat možnost přístupu pro servisní úkony!
